針對工業應用瓶頸——云涌傾力打造工業智能化無線解決方案
- 分類：行業動態
- 作者：
- 來源：
- 發布時間：2022-01-17
- 訪問量：4019
針對工業應用瓶頸——云涌傾力打造工業智能化無線解決方案
【概要描述】
背景概述

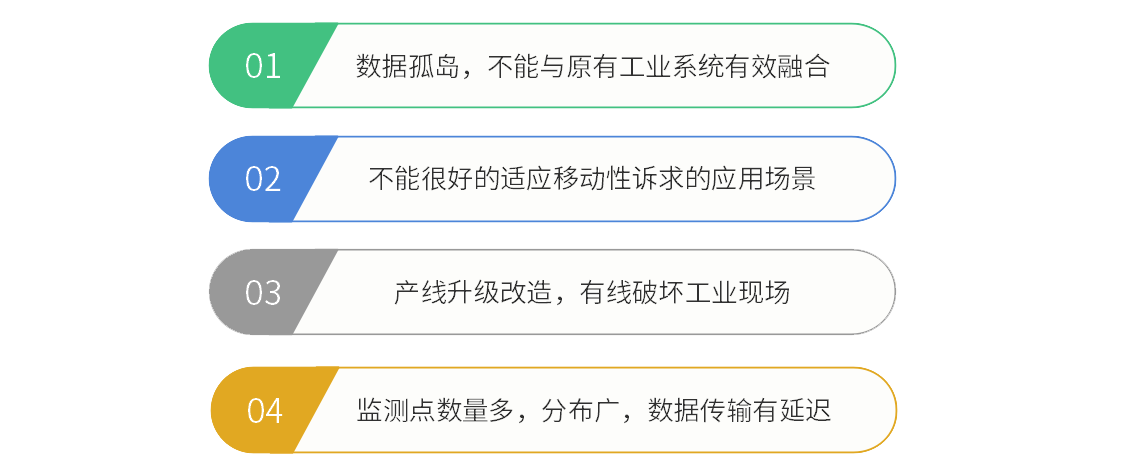

伴隨工業智能化和物聯網技術的快速發展，工業物聯網成為智能制造的基石，同時也是全球工業體系智能化變革的重要推手。它不僅提高了生產的效率，擴大了生產的自動化程度，使得智能設備與原有生產設備柔性化結合；還在作業危險、高強度流水線檢測以及人工視覺難以企及的工業環境中發揮著重要的作用。但在實際的工業應用中往往會遇到如下瓶頸：
為此，云涌科技推出了針對工業智能化無線傳輸解決方案。
云涌工業智能化無線解決方案構架
1、工業系統的層級
工業系統一般籠統的來講可以分為四個層級：
現場設備層：運行在現場的各種設備和傳感器，用于對生產過程進行感知和操作。
過程控制層：用于對各執行設備進行控制和對生產過程數據進行采集和監控。
生產管理層：用于對生產過程進行管理，如制造數據管理、生產調度管理等。
企業資源層：包括ERP，PLM等功能單元，用于為企業決策層員工提供決策運行手段。

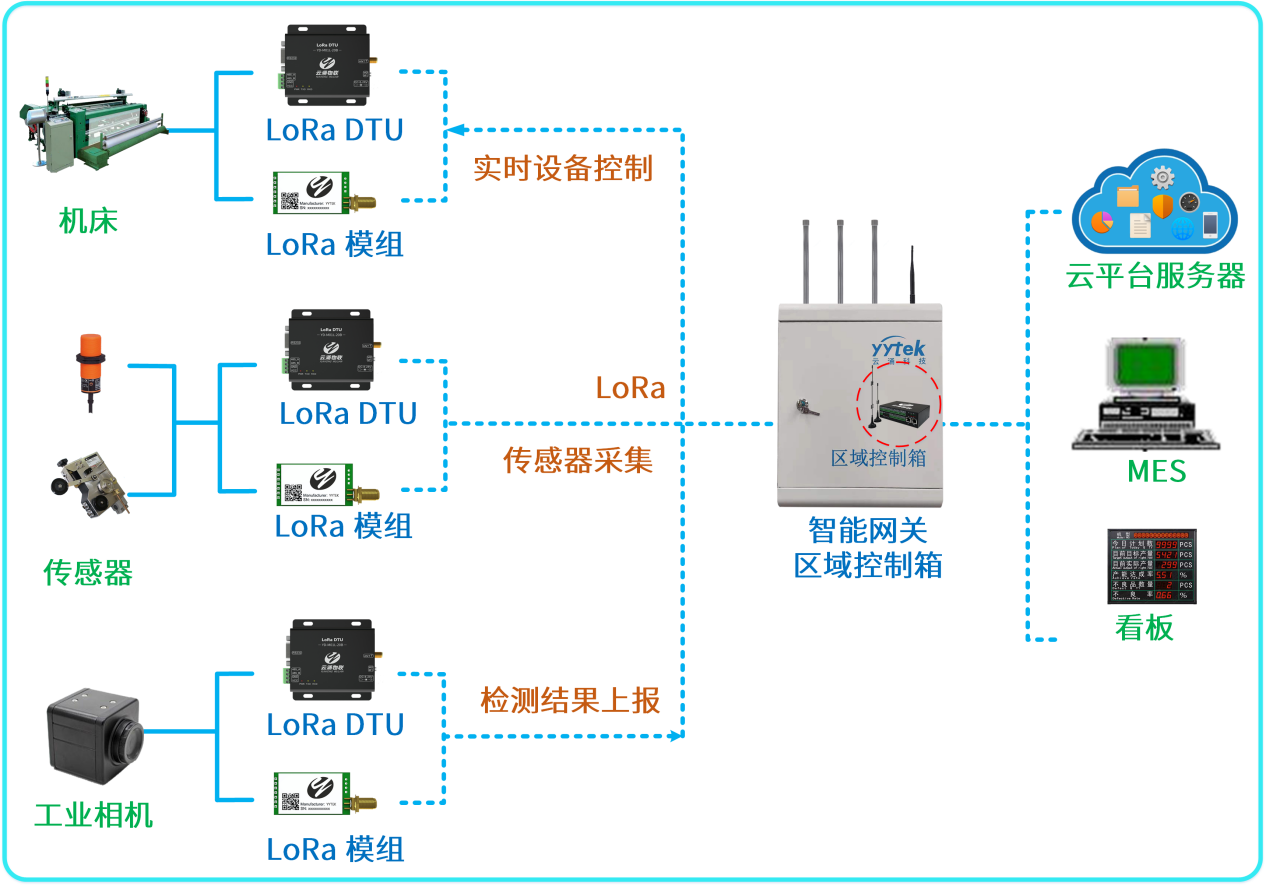

2、 云涌工業智能化無線方案框圖
在工廠內的各個終端節點（傳感器、工業設備、工業相機）使用LORA DTU和LORA模組升級設備和傳感器，使設備具備無線傳輸能力，實現對生產數據的實時上報和操作指令接收。通過云涌智能無線網關對著這些終端節點進行數據的采集和接收，再由網關進行數據分析和協議轉換，與上層的不同業務系統進行數據的交互。
3、方案特點
無線LoRa通訊，傳輸距離遠，透傳能力強，可以覆蓋整個廠區；
最多支持500到2000個無線節點個數
支持多種節點接入方案，適配不同應用環境
節點可以進行分組，組間數據不互繞
數據傳輸時效性強，適合短數據包的收發

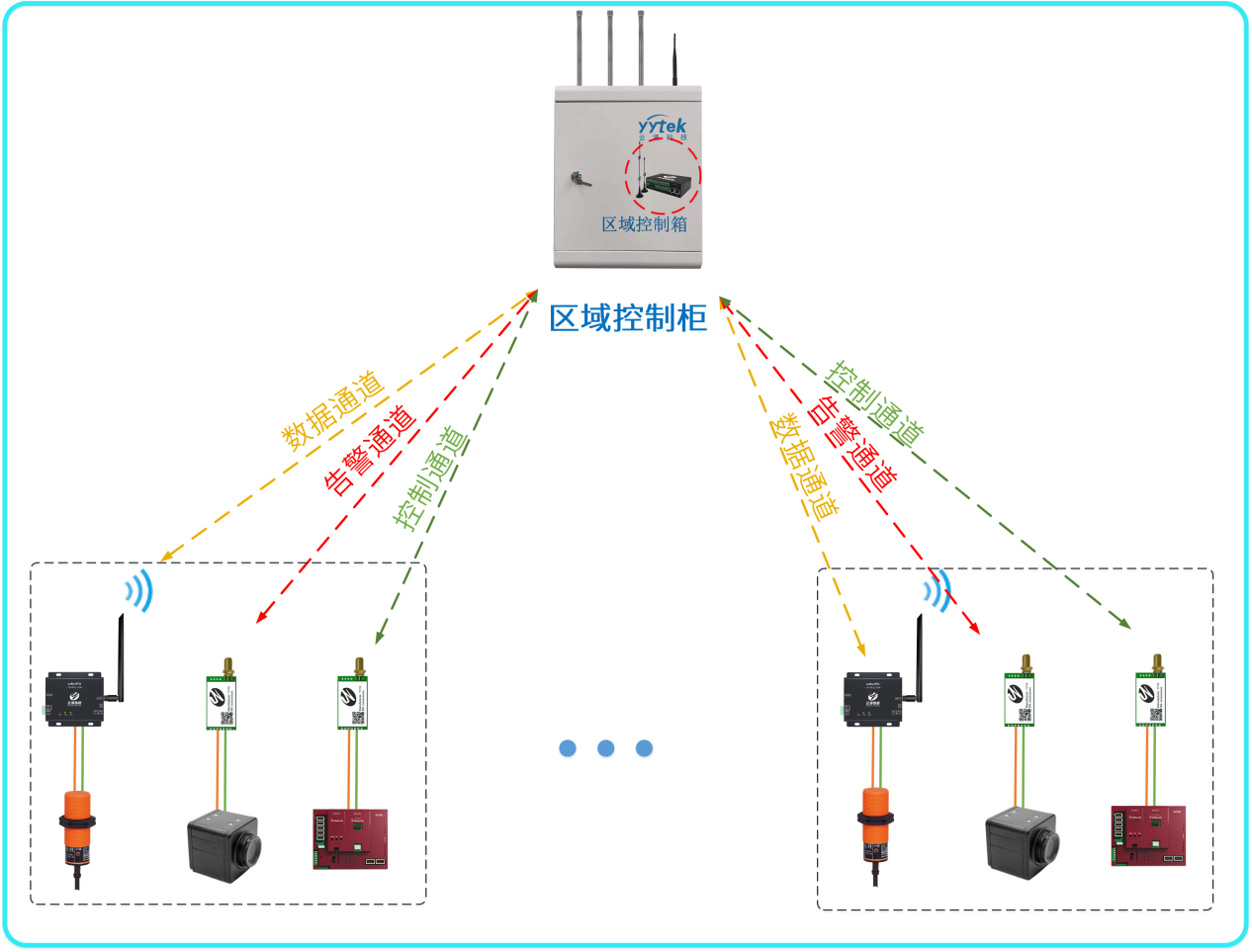

可靈活配置數據、告警、控制專屬通道，有效避免數據沖突
通道加密，避免明文傳輸，有效防止數據被竊取
方案設備清單

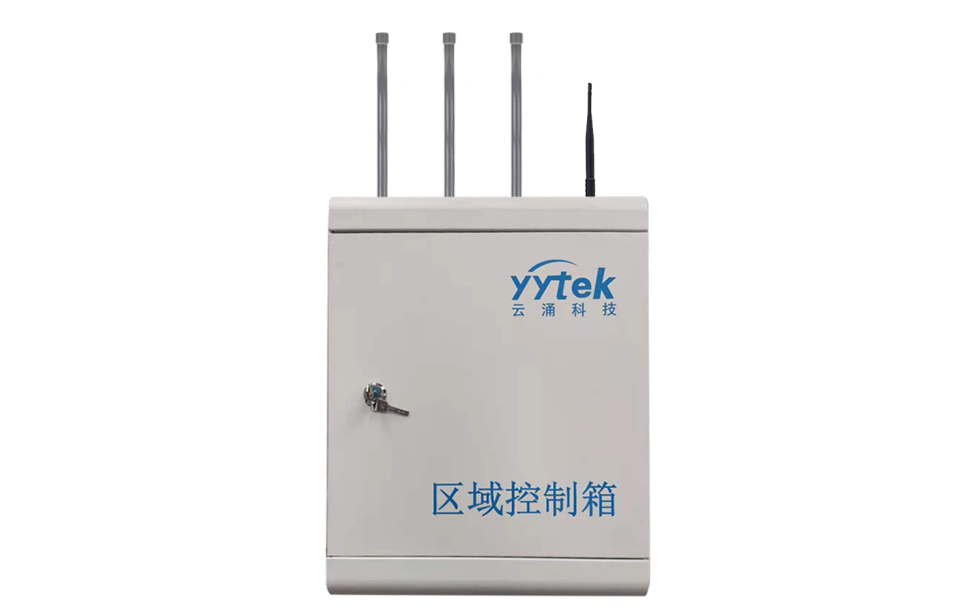

1、區域控制箱：
內含智能網關、LoRa DTU增強版、大功率天線、220V電源等，可DIY，根據項目需求添加不同款的智能終端設備、增益天線等，最多支持9路不同信道；

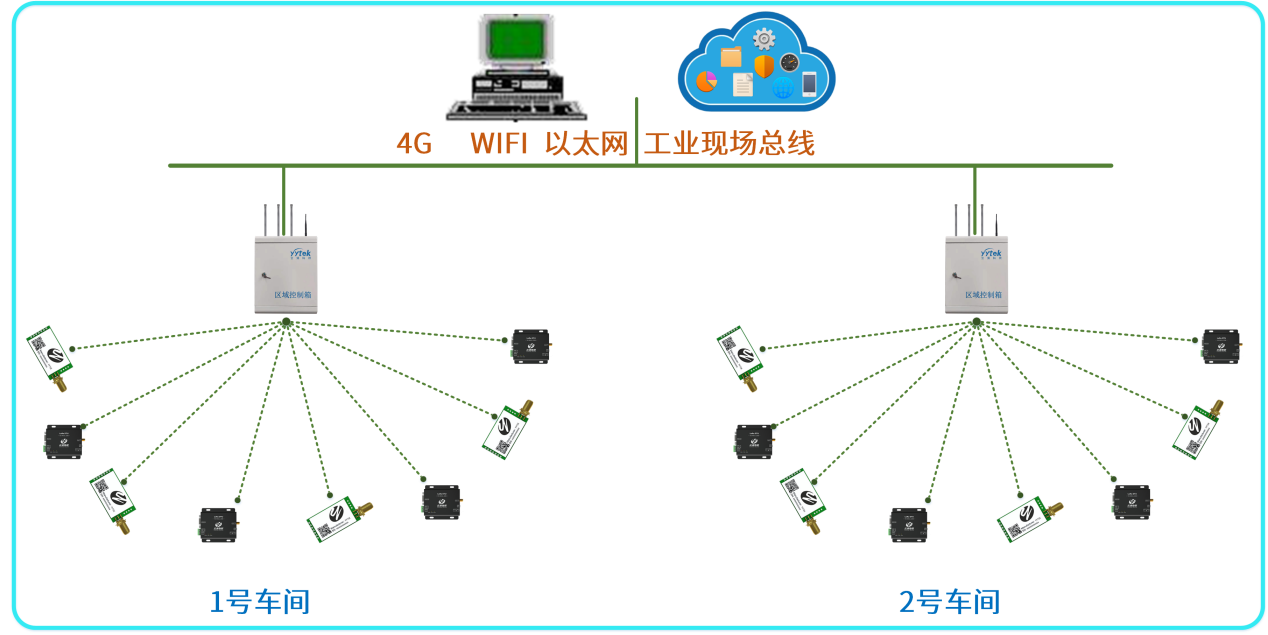

一個廠區可以配備多個區域控制箱，每個控制箱最多配備500-2000個設備節點，每個區域柜都能與工業系統進行對接，也可相互通訊；

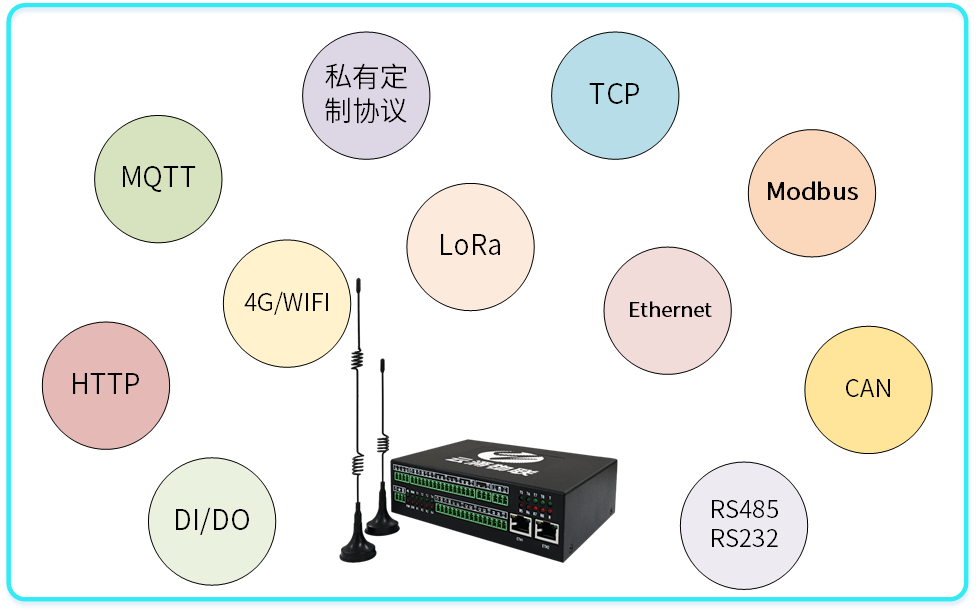

2、智能網關：
支持Linux 4.1.15操作系統，支持協議定制和工業系統對接，接口全開放，可進行二次開發，集成了Ethernet、 4G/WiFi、LoRa、RS485/RS232、CAN、DI/DO等功能接口，支持 -25℃～+85℃工作溫度；
可與LoRa節點進行相互通訊，也可以與工業系統進行對接；
可配置到區域控制箱內使用，也可以單獨做為無線收發中心使用

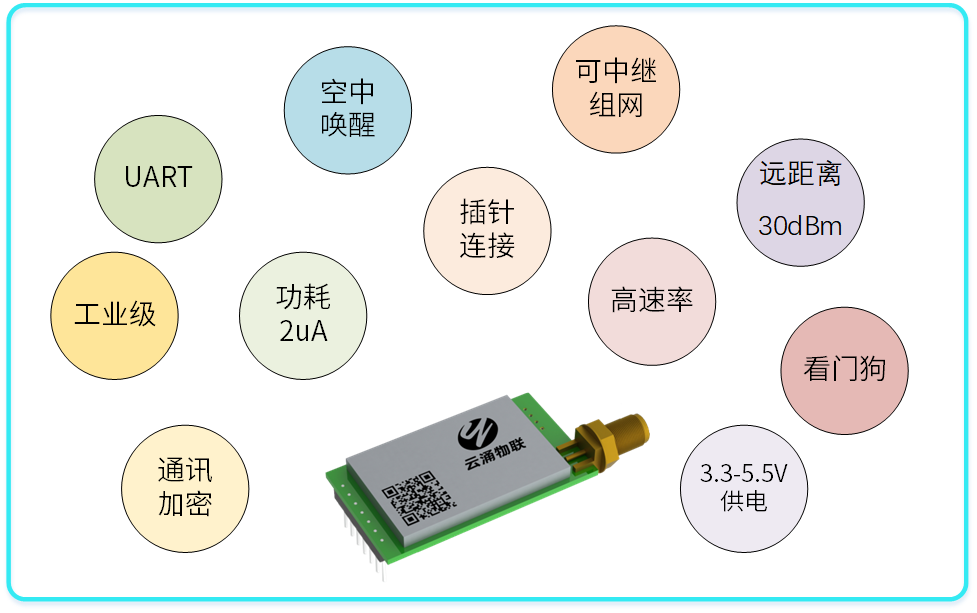

3、LoRa模組：
帶有UART（TTL）接口,插針方式，可與MCU進行通訊，適合嵌入到智能工業相機等硬件設備中；可與智能網關之間相互通訊，也可模組之間直接通訊

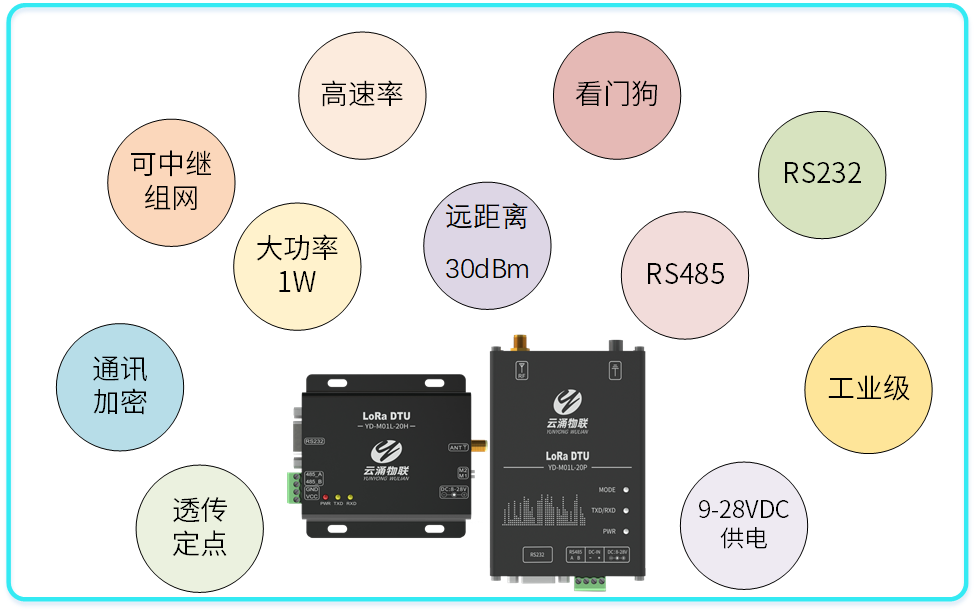

4、LoRa DTU：
帶有RS485/232接口(綠端子/標準DB9)，分為基礎款、增強款和工業款，不同傳輸距離和防護等級，適合不同應用場景；
